Термомасляными теплогенераторами принято называть комплексные установки для нагрева термомасла (или, как его еще называют в некоторых странах, например в Италии, диатермического масла). По классификации государственного технического надзора термомасло представляет собой высокотемпературный органический теплоноситель. В правилах устройства и безопасной эксплуатации паровых и водогрейных котлов, утвержденных 28.05.1993 года Госгортехнадзором России, существует целый раздел, посвященный данной теме. В нем регламентируются основные конструктивные особенности, требования к проектированию, комплектации, приемке и применению котлов и котлов-утилизаторов с ВОТ, а также к порядку согласования возможных несоответствий и порядку упрощенной постановки на учёт. В отдельных отраслях промышленности дополнительно действуют отраслевые акты, например: Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств или Правила Российского Морского Регистра Судоходства для применения на морских стационарных нефтегазопромысловых сооружениях.
Нагревать термомасло, как и любую другую теплоносящую жидкость, можно путем утилизации тепла, полученного от сжигания не только ископаемых (газообразных, жидких, твёрдых), но и биогенных видов топлива, к которым среди прочего относятся и древесные отходы производства. Благодаря низкому давлению насыщенных паров теплоносящей жидкости в принципе и работе котла с температурой, не превышающей температуру насыщения при атмосферном давлении, можно говорить о работе оборудования с нулевым избыточным давлением (причем типичное давление 4-6 бар, создаваемое циркуляционным насосом, во внимание не берется). Обыкновенные предохранительные устройства, предотвращающие воспламенение или неконтролируемый перегрев теплоносителя, обеспечивают полную безопасность системы. По этой причине термомасляные теплогенераторы включают минимальное количество стандартизованных компонентов. Приобрести их легко и недорого.
Вот лишь некоторые преимущества термомасляных теплогенераторов перед обычными паровыми или водогрейными установками:
- Бóльшая производительность за счет более высокой технологической температуры
- Меньшие инвестиционные затраты за счет более низкого давления в технологических трубопроводах и теплопотребителях, в т.ч. в теплообменниках, реакторах, каландрах, сосудах и т.п.
- Меньшие эксплуатационные затраты благодаря возможности работы без обслуживающего персонала
- Минимальные затраты на ремонт за счет антикоррозионных свойств флюида и простоты применения
При температурах свыше 160°С термомасляные установки в большинстве случаев гораздо выгоднее, чем традиционные решения на базе паровых или тем более водогрейных котлов.

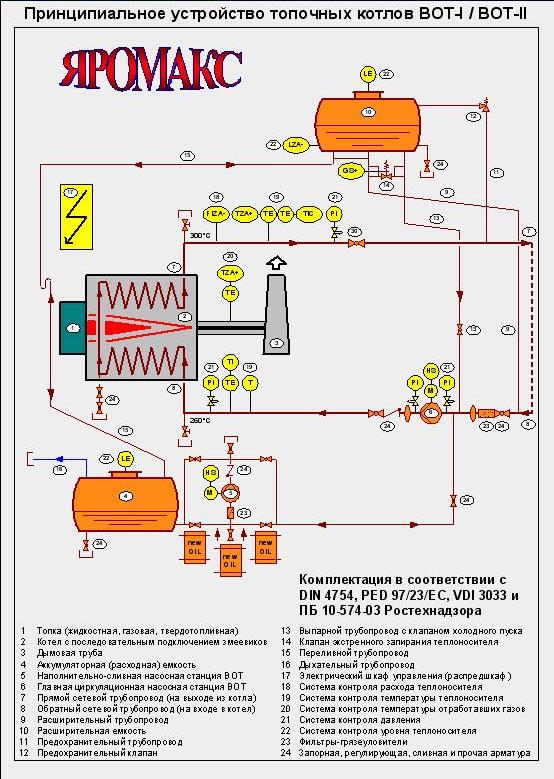

Принципиальное устройство термомасляных котлов ВОТ-I / ВОТ-II

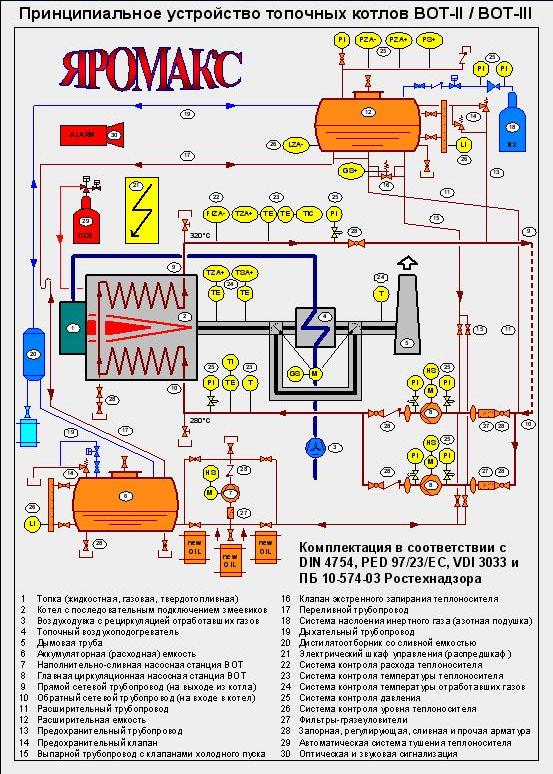

Принципиальное устройство термомасляных котлов ВОТ-II / ВОТ-III

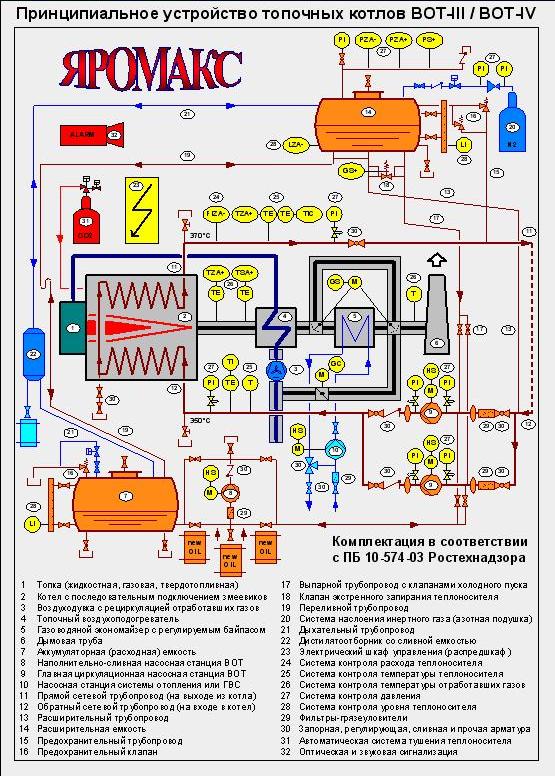

Принципиальное устройство термомасляных котлов ВОТ-III / ВОТ-IV
После столь подробного рассмотрения устройства термомасляных котлов, можно с лёгким сердцем сделать вывод, что большого отличия от водогрейных котлов здесь нет. Тот же принцип, только на более высоком уровне температуры. И без давления! Вся "сложность" котлов с ВОТ сводится к необходимости их оснащения предохранительными устройствами, препятствующими перегрев и окисление (преждевременное старение) теплоносителя. Правда, такое высказывание следует воспринимать с определенной долей юмора. Термомасляные установки с теплоносителем ненадлежащего качества пожароопасны. Однако, данная проблема на предприятиях с высокой культурой эксплуатации не должна рассматриваться всерьёз. И уж тем более, если термомасляный котел спроектирован опытными инженерами и изготовлен на специализированном предприятии.
Можно говорить о значительном прорыве в данном направлении теплотехники. Термомасляные установки непрерывно совершенствовались в течение долгих лет. И к нынешнему дню разработаны гениально простые и надежные системы, работоспособность которых по сути доведена до совершенства. Совместно со своими партнерами ЯРОМАКС за последние годы достиг очень высоких показателей, особенно в отношении экономичности и эксплуатационной надежности термомасляных установок. Основная часть оборудования производится серийно и даже по прототипам. Мы постоянно работаем над совершенствованием техники и её адаптации к изменяющимся требованиям заказчиков и производственных процессов.
За дополнительной информацией обращайтесь к нашим специалистам.
